Mesurer une tension entre phase et terre est un geste courant en électricité, mais l’interprétation de la valeur affichée ne s’improvise pas. Une mesure inhabituelle peut révéler une installation défectueuse, un défaut de raccordement ou simplement une erreur de manipulation. Quelle tension faut-il obtenir, dans quelles conditions et avec quelles précautions ? Cet article vous aide à comprendre les valeurs attendues et à agir en sécurité.
Quelle est la valeur normale entre phase et terre ?
Dans une installation domestique monophasée classique alimentée en 230 V, la tension mesurée entre la phase et la terre doit normalement être proche de 230 volts en courant alternatif. Elle est généralement très voisine de la tension mesurée entre la phase et le neutre.
Cette valeur s’explique par le fonctionnement du réseau électrique : dans les schémas de liaison à la terre couramment rencontrés dans l’habitat, le neutre du réseau est relié à la terre à un point déterminé de l’installation de distribution. Le conducteur de protection, lui, relie les masses métalliques des équipements à la prise de terre du bâtiment.
Dans une installation monophasée fonctionnant normalement, on obtient donc en principe :
| Mesure | Valeur généralement attendue |
|---|---|
| Phase – neutre | Environ 230 V |
| Phase – terre | Environ 230 V |
| Neutre – terre | Proche de 0 V, avec parfois quelques volts |
La tension nominale du réseau français est de 230 V en monophasé. La tension fournie peut néanmoins fluctuer. Pour l’alimentation basse tension, une plage autour de la valeur nominale est admise sur le réseau : une tension comprise approximativement entre 207 et 253 V correspond aux limites de ±10 % autour de 230 V dans les conditions réglementaires de fourniture.
Il serait toutefois incorrect d’utiliser automatiquement cette plage comme un critère de diagnostic de la liaison phase-terre. Une mesure électrique doit être interprétée avec les autres relevés et en fonction de la configuration de l’installation.
Ainsi, si le multimètre indique 228 V entre phase et neutre et 227 V entre phase et terre, il n’y a pas d’écart significatif en soi. En revanche, une différence importante entre ces deux mesures peut justifier des vérifications.
Ces valeurs concernent les installations usuelles. Certains réseaux et schémas de liaison à la terre particuliers, notamment dans des environnements industriels ou médicaux, peuvent se comporter différemment.
Comment mesurer la tension entre phase et terre ?
La mesure s’effectue généralement à l’aide d’un multimètre ou d’un appareil de mesure adapté au réseau électrique concerné. Elle implique cependant de travailler sur une installation sous tension et expose donc à un risque réel d’électrocution et de court-circuit.
Une personne qui ne maîtrise pas les mesures électriques sous tension ne doit pas démonter une prise, ouvrir un tableau ou manipuler des conducteurs. Dans ce cas, il est préférable de confier le contrôle à un électricien.

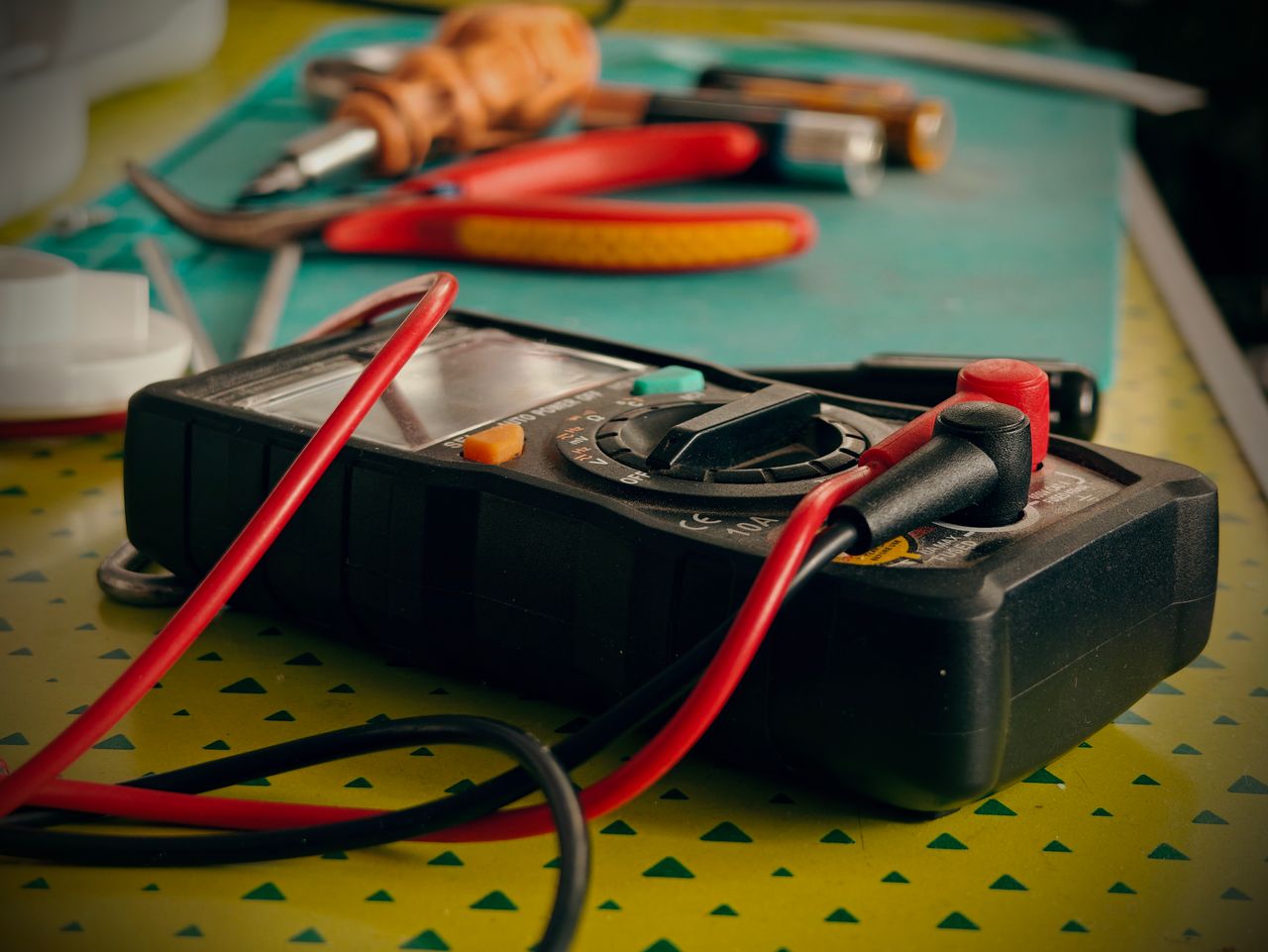

Utiliser un appareil adapté
Pour une installation domestique, l’appareil doit pouvoir mesurer une tension alternative d’au moins 230 V et être conçu pour la catégorie de mesure correspondante.
La catégorie de sécurité du multimètre est importante. Un appareil utilisé sur des circuits fixes d’un bâtiment doit présenter une catégorie adaptée, généralement CAT III pour de nombreuses mesures réalisées dans l’installation fixe, avec une tension assignée suffisante.
Les cordons et pointes de touche doivent eux aussi être en bon état et compatibles avec l’appareil.
Un multimètre endommagé, de provenance incertaine ou inadapté aux installations électriques ne doit pas être utilisé.
Régler correctement le multimètre
Le multimètre doit être positionné sur la mesure de tension alternative, souvent indiquée par V~.
Sur un appareil à sélection manuelle, il faut choisir un calibre supérieur à la tension attendue. Sur un multimètre automatique, le calibre est sélectionné par l’appareil.
Une erreur classique consiste à placer le cordon dans la borne destinée à la mesure d’intensité. Cette mauvaise configuration peut provoquer un court-circuit lors de la mesure de tension.
Comparer plusieurs tensions
Pour interpréter correctement le résultat, une seule mesure phase-terre est souvent insuffisante. Un professionnel peut comparer :
- la tension phase-neutre ;
- la tension phase-terre ;
- la tension neutre-terre.
Si la phase-neutre et la phase-terre sont toutes les deux proches de 230 V, le résultat est cohérent avec le fonctionnement habituel d’une installation domestique.
La mesure neutre-terre doit quant à elle rester faible dans une installation normale. Une petite tension peut apparaître en raison des courants circulant dans le conducteur neutre et des chutes de tension associées.
Une tension neutre-terre non nulle ne prouve donc pas, à elle seule, l’existence d’un défaut.
Pourquoi mesurer la tension phase-terre ?
La mesure entre phase et terre est principalement utilisée dans le cadre du diagnostic d’une installation électrique. Elle aide à vérifier la présence de tension et à identifier certaines anomalies de raccordement.
Elle peut notamment être utile lorsqu’une prise électrique semble fonctionner anormalement ou lorsqu’un professionnel soupçonne un problème de conducteur.
Vérifier l’identification des conducteurs
Sur une prise correctement câblée, une mesure proche de 230 V doit être obtenue entre la phase et le neutre ainsi qu’entre la phase et la terre.
Ces mesures permettent notamment d’apporter des informations sur la présence de la phase et sur le comportement du circuit.
Elles ne suffisent toutefois pas à certifier que la prise de terre est efficace.
C’est un point essentiel : mesurer environ 230 V entre phase et terre ne constitue pas une mesure de la résistance de la prise de terre. Des appareils et méthodes spécifiques sont nécessaires pour contrôler réellement l’efficacité du dispositif de mise à la terre.
Rechercher une anomalie
Comparer les tensions phase-neutre et phase-terre peut contribuer au diagnostic de certains problèmes :
- conducteur de protection absent ou défectueux ;
- neutre présentant une anomalie ;
- mauvais raccordement ;
- conducteur mal serré ;
- installation ancienne ou modifiée incorrectement.
D’autres contrôles restent généralement nécessaires pour identifier précisément la cause.
Contrôler une installation présentant des symptômes inhabituels
Une vérification peut être envisagée lorsqu’un équipement provoque des déclenchements répétés, lorsqu’une prise fonctionne de manière irrégulière ou lorsqu’une tension inhabituelle est constatée.
En revanche, la présence de picotements ou d’une sensation électrique sur la carcasse métallique d’un appareil doit être considérée comme un signal d’alerte. Il ne faut pas poursuivre les essais en touchant l’équipement. L’appareil ou le circuit concerné doit être mis hors service et contrôlé par un professionnel.
Quelles valeurs indiquent un défaut électrique ?
Il n’existe pas une valeur unique permettant de conclure immédiatement qu’une installation est défectueuse. Le diagnostic dépend de l’ensemble des mesures réalisées et du schéma électrique.
Certaines situations méritent néanmoins une attention particulière.
Une tension phase-terre très inférieure à la tension phase-neutre
Imaginons une mesure de 230 V entre phase et neutre mais une valeur très différente entre phase et terre.
Un tel écart peut notamment orienter vers un problème affectant le conducteur de protection ou son raccordement. Il faut alors contrôler l’installation plus précisément.
Une valeur très faible ou instable peut également correspondre à un conducteur de terre absent, coupé ou flottant.
Cependant, un multimètre numérique possède généralement une impédance d’entrée élevée. Il peut donc afficher des tensions dites fantômes ou induites sur certains conducteurs non raccordés. Une valeur affichée ne doit jamais être interprétée sans contexte.
Une tension importante entre neutre et terre
Dans une installation domestique fonctionnant correctement, la différence de potentiel entre neutre et terre est généralement faible.
Quelques volts peuvent apparaître sous l’effet de la charge du réseau et de la chute de tension dans le conducteur neutre. La valeur peut varier selon les appareils en fonctionnement et la longueur des circuits.
En revanche, une tension neutre-terre élevée ou qui augmente fortement peut être le signe d’une anomalie qui mérite une recherche professionnelle : mauvais contact sur le neutre, problème de connexion ou autre défaut du réseau ou de l’installation.
Il n’est pas pertinent de fixer un seuil universel à partir duquel toute valeur devient automatiquement dangereuse. Une tension neutre-terre doit être interprétée avec les mesures phase-neutre, phase-terre et les conditions de charge.
Une tension phase-neutre elle-même anormale
Si les valeurs phase-neutre et phase-terre s’écartent toutes deux fortement des 230 V attendus, le problème peut ne pas concerner la terre.
Une surtension, une sous-tension, une connexion défectueuse ou un problème de neutre peut être en cause.
Un défaut de neutre peut être particulièrement préoccupant sur certaines installations triphasées, car il peut provoquer des tensions anormales sur les circuits monophasés alimentés par les différentes phases.
Tension phase-terre et sécurité des installations
La mise à la terre constitue une partie essentielle de la protection contre les chocs électriques. Son rôle est particulièrement important lorsqu’un défaut d’isolement met accidentellement sous tension la masse métallique d’un appareil.
Le conducteur de protection offre alors un chemin au courant de défaut. Associé aux dispositifs de protection appropriés, il contribue à provoquer la coupure de l’alimentation avant qu’une situation dangereuse ne persiste.
Le rôle des dispositifs différentiels
Dans les installations domestiques modernes, les dispositifs différentiels à haute sensibilité de 30 mA participent à la protection des personnes contre les courants de défaut.
Ils comparent les courants circulant dans les conducteurs actifs. Lorsqu’une partie du courant emprunte un autre chemin, notamment vers la terre, le dispositif peut déclencher lorsque les conditions prévues sont réunies.
La protection électrique ne repose donc pas uniquement sur la présence d’une prise de terre. Elle résulte de l’association de plusieurs éléments :
- conducteur de protection ;
- prise de terre ;
- liaisons équipotentielles lorsqu’elles sont requises ;
- dispositifs différentiels ;
- protections contre les surintensités ;
- isolation et enveloppes des matériels ;
- bonne réalisation des raccordements.
En France, la NF C 15-100 constitue la norme de référence pour les installations électriques basse tension. Sa version révisée publiée en 2024 a remplacé progressivement la précédente réglementation de référence.
230 V entre phase et terre reste une tension dangereuse
Obtenir environ 230 V entre phase et terre est normal dans de nombreuses installations domestiques, mais cela ne signifie évidemment pas que cette tension est sans danger.
Toucher simultanément une phase sous tension et un élément relié à la terre peut permettre au courant de traverser le corps.
La tension du secteur peut provoquer une électrisation grave ou mortelle. Une mesure sous tension ne doit donc jamais être considérée comme une manipulation anodine.
Le multimètre ne doit pas être tenu par les parties métalliques de ses pointes de touche, et aucune intervention sur des conducteurs nus ne doit être entreprise sans compétences et procédures appropriées.
Que faire en cas de tension anormale ?
La conduite à adopter dépend des valeurs relevées et surtout des symptômes associés.
Si une mesure paraît légèrement différente de 230 V mais reste cohérente entre phase-neutre et phase-terre, il ne s’agit pas nécessairement d’une anomalie. La tension du réseau fluctue naturellement selon les conditions de distribution et de consommation.
À l’inverse, une différence importante entre plusieurs mesures mérite d’être examinée.
Il faut notamment être particulièrement prudent en présence de :
- tension phase-terre très différente de la tension phase-neutre ;
- tension instable ou variant fortement ;
- tension neutre-terre inhabituellement importante ;
- prises présentant des traces d’échauffement ;
- odeur de brûlé ;
- crépitements ;
- appareils donnant des décharges ou des picotements ;
- déclenchements répétés des dispositifs différentiels ;
- équipements fonctionnant anormalement.
Dans ces situations, il ne faut pas multiplier les essais au hasard.
Couper l’alimentation en cas de danger manifeste
En présence d’une odeur de brûlé, d’un échauffement, d’un arc électrique ou d’un équipement dont la carcasse semble sous tension, il convient de cesser immédiatement d’utiliser le circuit concerné.
Lorsque cela peut être fait sans exposition au danger, l’alimentation peut être coupée depuis le dispositif approprié. Il ne faut jamais toucher directement un élément suspect pour tenter de vérifier s’il est sous tension.
Faire vérifier la terre et les protections
Un électricien peut réaliser des contrôles que ne permet pas une simple mesure de tension au multimètre.
Il peut notamment vérifier :
- la continuité des conducteurs de protection ;
- la résistance de la prise de terre ;
- le fonctionnement des dispositifs différentiels ;
- les connexions du neutre ;
- les serrages au tableau et sur les circuits ;
- l’isolement de l’installation ;
- la présence d’éventuels courants de fuite.
Ces contrôles permettent de déterminer si l’anomalie provient du réseau, du tableau électrique, d’un circuit particulier ou d’un appareil.
En pratique, une tension phase-terre proche de 230 V est donc généralement attendue sur une installation domestique française classique. Cette mesure doit néanmoins rester proche de la tension phase-neutre et être interprétée avec les autres relevés. Une valeur inhabituelle n’est pas un diagnostic en elle-même : en présence d’un écart important, d’une installation ancienne ou de signes de défaut, la solution la plus sûre reste de faire contrôler le circuit par un électricien qualifié.
